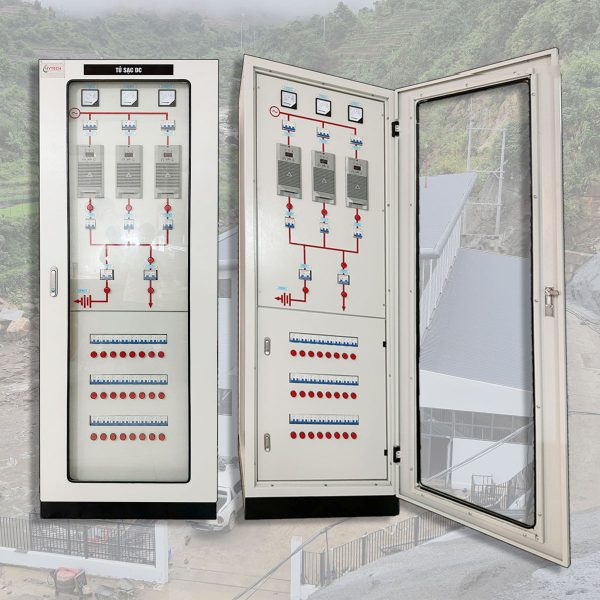

Tủ Sạc Ắc Quy HY-CHR: Nguồn DC Ổn Định, An Toàn, Thông Minh Cho Hệ Thống Điện

Tủ sạc ắc quy HY-CHR, do Công Ty TNHH Công Nghệ Thủy Điện sản xuất, là giải pháp nguồn DC tin cậy, hiệu suất cao, thiết kế thông minh, chuyên dụng cho các hệ thống quan trọng trong nhà máy điện, trạm biến áp, viễn thông, bệnh viện và công nghiệp.

Ưu Điểm Vượt Trội:

• Nguồn DC Ổn Định, Chính Xác:
  • Chuyển đổi AC sang DC hiệu quả.
  • Sai số điện áp/dòng điện đầu ra chỉ ±1%.
  • Cấp nguồn DC liên tục cho tải, cả khi có và mất điện lưới.
• Sạc Ắc Quy Thông Minh:
  • Tự động điều chỉnh chế độ sạc.
  • Chống quá áp, bảo vệ ắc quy.
  • Ngăn xả sâu, kéo dài tuổi thọ ắc quy.
• Thiết Kế An Toàn, Tiêu Chuẩn Quốc Tế:
  • Tuân thủ: IEC 60439-1, IEC 60947-2, IEC 61641, IEC 60529.
  • Vỏ tủ 2 lớp cánh (ngoài mica), chắc chắn, an toàn.
• Hoạt Động Tin Cậy:
  • 2 bộ điều khiển độc lập, 2 cầu thyristor riêng biệt.
  • Tự động chuyển nguồn DC từ ắc quy khi mất điện lưới.
• Giám Sát và Điều Khiển Dễ Dàng:
  • Màn hình HMI lớn, hiển thị đầy đủ thông số.
  • Đèn LED, công tắc hành trình.
  • Cảnh báo lỗi: mất pha, thấp áp DC, quá dòng, quá áp.
• Kết Nối Linh Hoạt:
  • Hỗ trợ truyền thông: RS485, RS232, cổng LAN.
  • Kết nối máy tính trung tâm (SCADA).
• Lắp Đặt và Bảo Trì Thuận Tiện:
  • Thiết kế module, dễ lắp đặt tại công trường.
  • Đế tháo lắp được, có lỗ đi cáp.
  • Dây dẫn nội bộ đánh số rõ ràng.

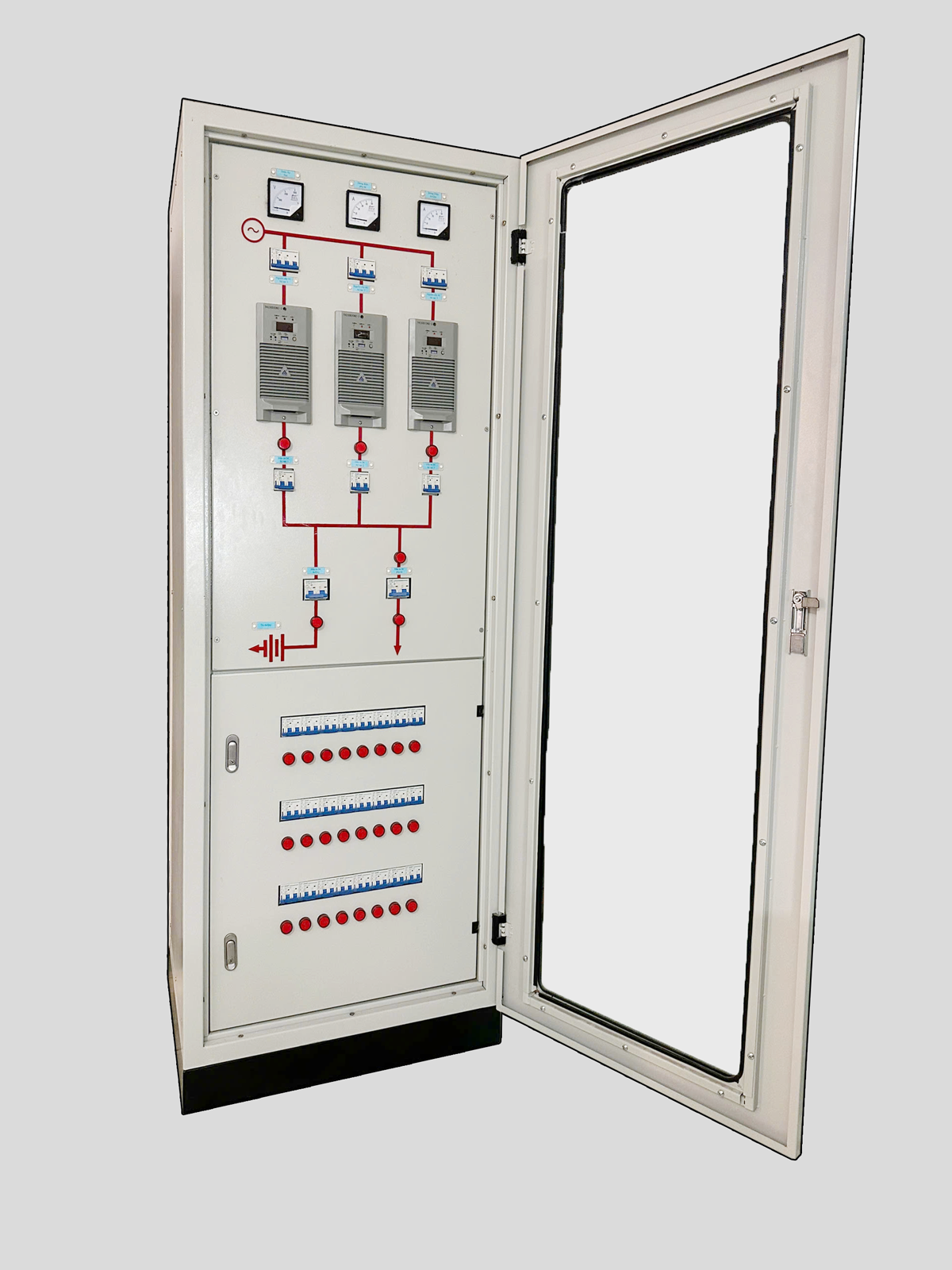

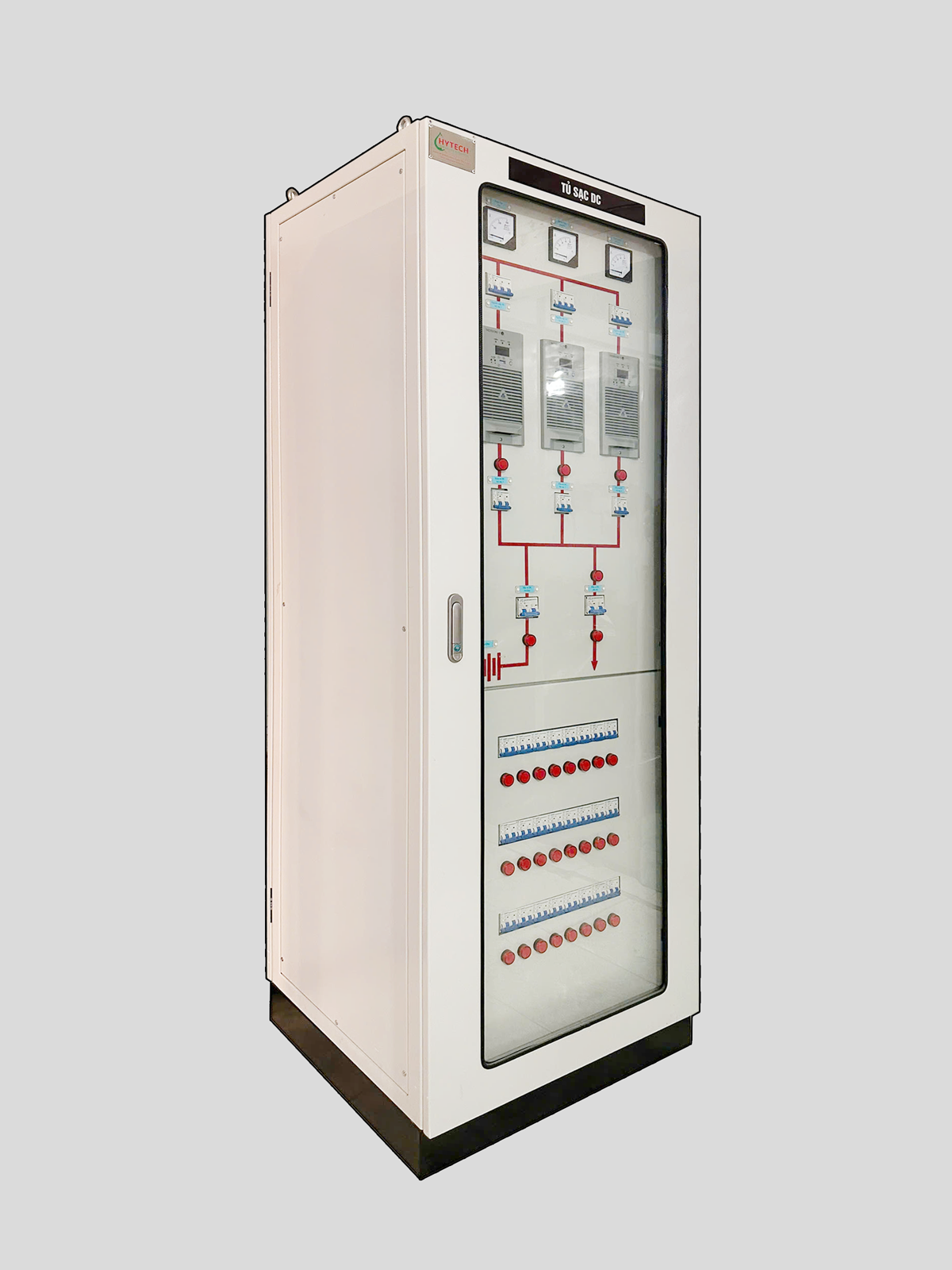

Cấu Tạo Tủ Sạc HY-CHR:

• Vỏ tủ:
  • Thép tấm dày 2mm, gấp định hình.
  • Sơn tĩnh điện RAL7032.
  • Hai lớp cánh (ngoài mica).
  • Cánh trước mở 120°, cánh sau 2 cánh.
• Đế tủ:
  • Cao 100mm, thép tấm dày 3mm.
  • Sơn đen.
  • Có lỗ bắt vít, tháo lắp dễ dàng.
• Thông gió: Lỗ thoát khí trên nóc tủ và 2 cánh sau.
• Đáy tủ: Thiết kế module, có lỗ đi cáp.
• Chiếu sáng: Đèn LED, điều khiển bằng công tắc hành trình.
• Sấy nhiệt: Điều khiển bằng cảm biến nhiệt độ.
• Khối chỉnh lưu (Rectifier): 2 bộ điều khiển độc lập, 2 cầu thyristor.
• Bộ điều khiển (Controller): Giám sát, điều khiển, bảo vệ.
• Màn hình HMI: Hiển thị thông số, trạng thái, cảnh báo.
• Cầu đấu (Terminal Block): Kết nối dây tín hiệu bên ngoài.
• Dây dẫn nội bộ: Đánh số rõ ràng.

Nguyên Lý Hoạt Động:

1. Chế độ có điện lưới:
   • Bộ 1: Sạc ắc quy với chế độ sạc thông minh.
   • Bộ 2: Cấp nguồn DC ổn định cho tải.
2. Chế độ mất điện lưới:
   • Nguồn DC từ ắc quy tự động cấp cho tải.
   • Đảm bảo nguồn DC không gián đoạn.

Chế Độ Làm Việc:

• Ổn định dòng điện DC.
• Ổn định điện áp DC.

Chức Năng Bảo Vệ và Cảnh Báo:

• Cảnh báo mất pha.
• Cảnh báo thấp áp nguồn DC.
• Cảnh báo quá dòng sạc.
• Cảnh báo quá dòng ra tải.
• Cảnh báo quá điện áp cài đặt.

Ứng Dụng:

• Nhà máy điện (thủy điện, nhiệt điện…).
• Trạm biến áp (EVN).
• Trạm viễn thông.
• Ngành dầu khí.
• Bệnh viện.
• Khu công nghiệp.
• Trung tâm dữ liệu
