TỦ BẢO VỆ MÁY PHÁT - MBA - ĐƯỜNG DÂY

THÔNG SỐ KỸ THUẬT TỦ BẢO VỆ ĐƯỜNG DÂY + MÁY BIẾN ÁP + MÁY PHÁT

MÔ TẢ TỦ BẢO VỆ ĐƯỜNG DÂY + MÁY BIẾN ÁP + MÁY PHÁT

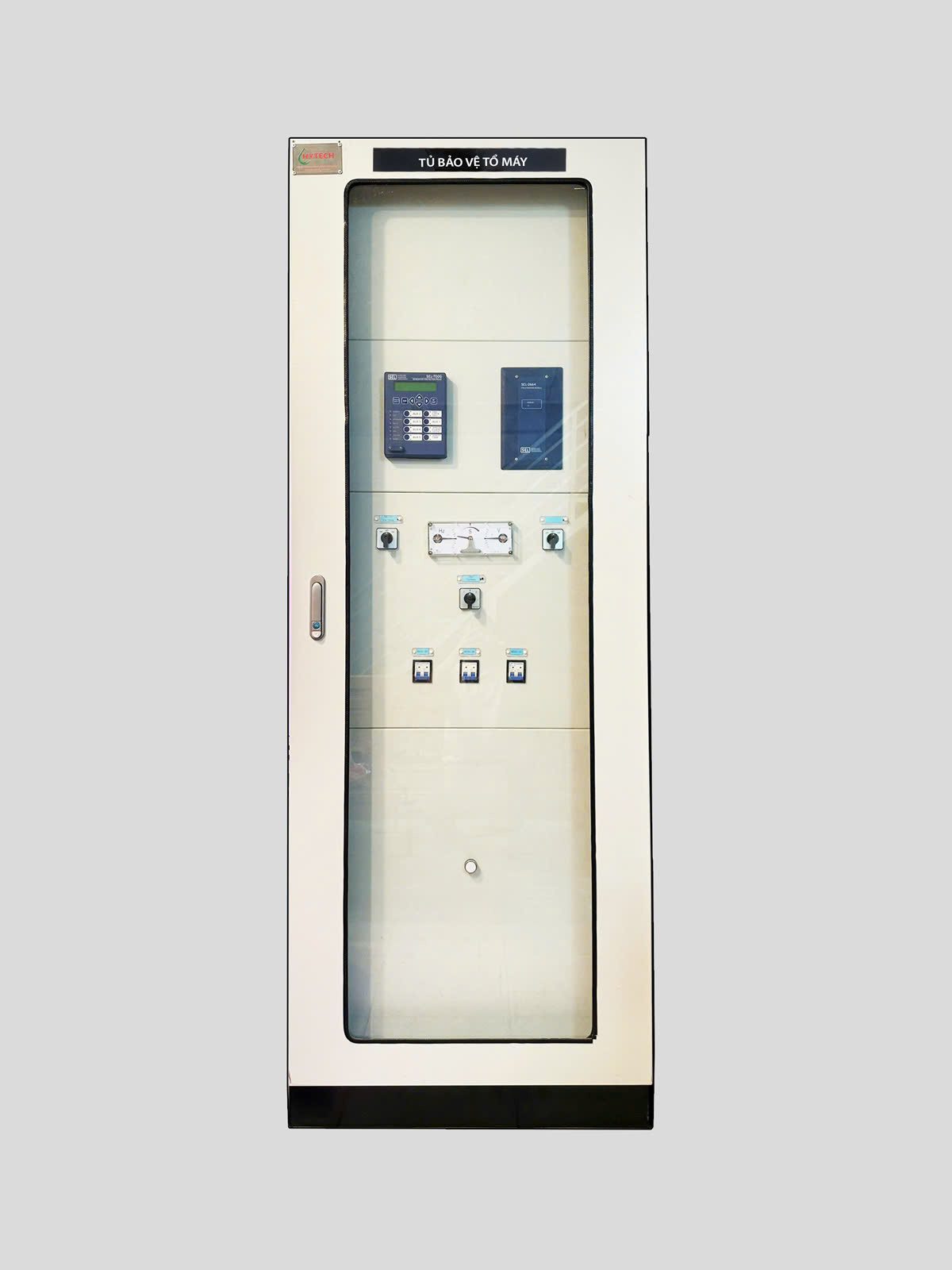

      Tủ bảo vệ đường dây + máy biến áp + máy phát do Công Ty TNHH Công Nghệ Thủy Điện sản xuất là thiết bị bảo vệ đường dây 22kV, 35kV, 110kV… và máy phát điện tránh được sự cố ngoài ý muốn. Tủ bảo vệ đường dây + máy phát thường được sử dụng trong các trạm điều khiển, trạm biến áp của tập đoàn Điện Lực (EVN), các nhà máy phát điện, khu công nghiệp…

• Tủ bảo vệ đường dây + máy biến áp + máy phát được thiết kế theo tiêu chuẩn IEC 60439-1, IEC 60947-2, IEC 61641, IEC 60529 có 2 lớp cánh ( cánh ngoài mica )
• Khung tủ được làm từ thép tấm dày 2mm, khung gấp định hình, sơn sần tĩnh điện trong nhà, RAL7032
• Đế cao 100mm, tôn làm đế dày 3mm, sơn màu đen, có lỗ bắt vít để tháo lắp dễ dàng
• Cánh trước tủ mở rộng 120°, cánh sau tủ thiết kế 2 cánh phù hợp cho những không gian hẹp.
• Phần thông thoáng thoát khi : thiết kế lỗ thoát khí ở phía trên tủ và ở 2 cánh phía sau
• Phần tấm đáy : thiết kế và lắp ráp theo modun để cho tiện lắp đặt tại công trường, có để lỗ đi cáp dây tín hiệu vào tủ.
• Thiết kế đèn LED chiếu sáng điều khiển bằng công tắc hành trình và sấy nhiệt điều khiển bằng cảm biến nhiệt độ.
• Dây dẫn nội bộ tủ được đánh số tên theo sơ đồ bản vẽ
• Các dây tín hiệu bên ngoài tủ đưa vào đều được kết nối tại cầu đấu chờ sẵn tại tủ
• Tủ bảo vệ đường dây + máy biến áp + máy phát sử dụng rơ le bảo vệ của hãng Schweitzer Engineering Laboratories (SEL) :
  – Bảo vệ đường dây : sử dụng rơ le bảo vệ SEL – 751
  – Bảo vệ máy biến áp : sử dụng rơ le bảo vệ SEL – 787
  – Bảo vệ máy phát : sử dụng rơ le bảo vệ SEL – 700
  – Bảo vệ chạm đất roto : sử dụng rơ le bảo vệ SEL – 2664
• Các chức năng chính của Tủ bảo vệ đường dây + máy biến áp + máy phát :
  – Bảo vệ quá áp đường dây
  – Mất pha đường dây
  – Chạm đất đường dây
  – Bảo vệ so lệch máy biến áp
  – Bảo vệ so lệch máy phát
  – Bảo vệ quá áp máy phát
  – Bảo vệ thấp áp máy phát
  – Bảo vệ quá áp kích từ, quá dòng kích từ
  – Bảo vệ mất kích từ
  – Bảo vệ chạm đất roto
  – Bảo vệ chạm đất máy phát
  – Bảo vệ tần số quá cao
  – Bảo vệ tần số giảm thấp
