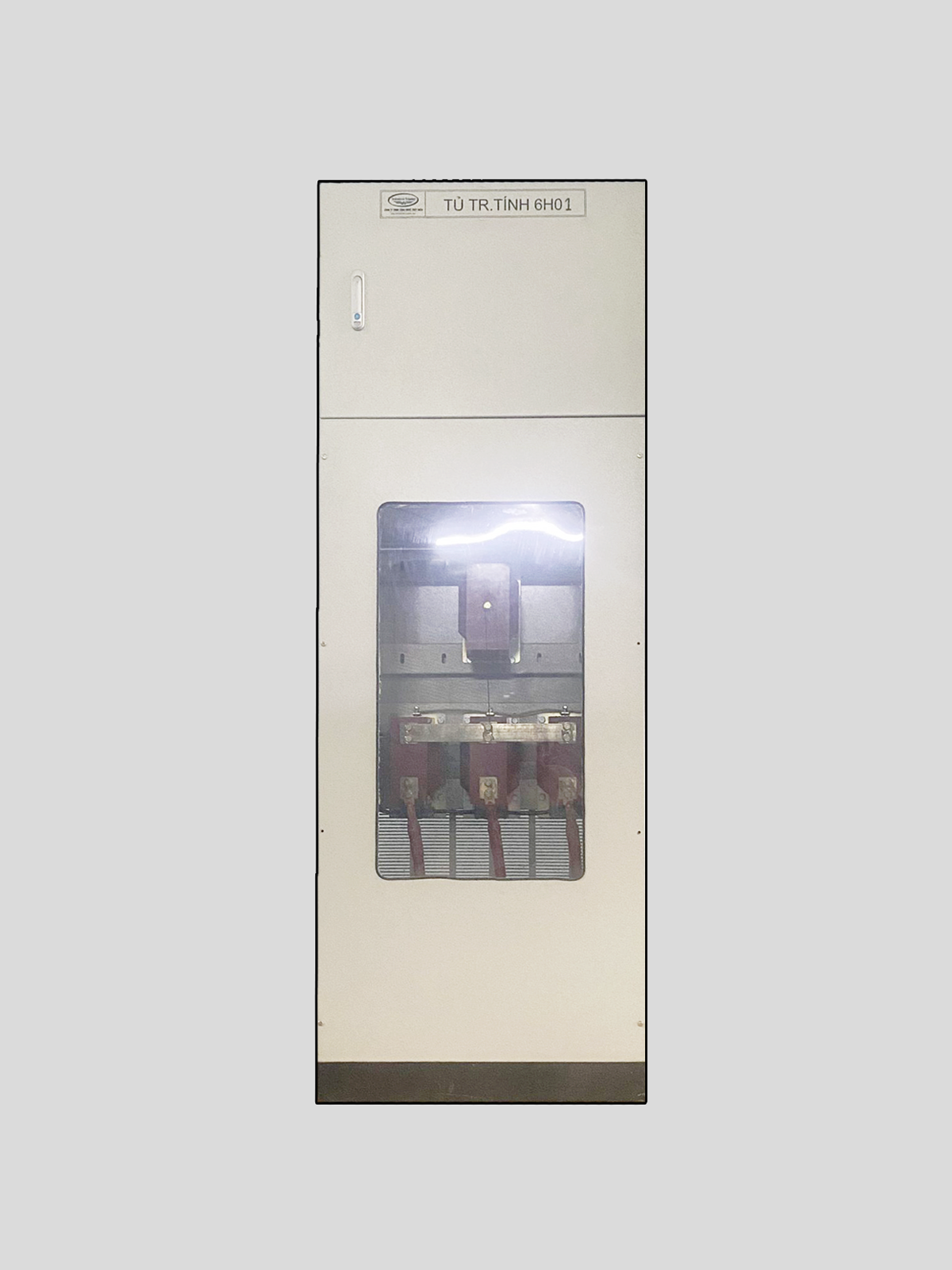

TỦ TRUNG TÍNH MÁY PHÁT 100-10000A / 5A / 1A

THÔNG SỐ KỸ THUẬT TỦ TRUNG TÍNH MÁY PHÁT

MÔ TẢ TỦ TRUNG TÍNH MÁY PHÁT

     Tủ Trung Tính Máy Phát do Công Ty TNHH Công Nghệ Thủy Điện ( HYTECH ) thiết kế và sản xuất được dùng để lấy tín hiệu bảo vệ cho tổ máy như so lệch máy phát và chạm đất stato máy phát. Tủ trung tính máy phát được sử dụng trong các nhà máy phát điện.

• Tủ Trung Tính được thiết kế theo tiêu chuẩn IEC 60439-1, IEC 60947-2, IEC 61641, IEC 60529
• Khung tủ được làm từ thép tấm dày 2mm, khung gấp định hình, sơn sần tĩnh điện trong nhà, RAL7032
• Đế cao 100mm, tôn làm đế dày 3mm, sơn màu đen, có lỗ bắt vít để tháo lắp dễ dàng
• Phần thông thoáng thoát khi : thiết kế lỗ thoát khí ở phía trên tủ, ở 2 cánh phía sau và cả bên hông tủ
• Phần tấm đáy : thiết kế và lắp ráp theo modun để cho tiện lắp đặt tại công trường, có để lỗ đi cáp dây tín hiệu vào tủ.
• Thiết kế đèn LED chiếu sáng điều khiển bằng công tắc hành trình và sấy nhiệt điều khiển bằng cảm biến nhiệt độ.
• Dây dẫn nội bộ tủ được đánh số tên theo sơ đồ bản vẽ
• Các dây tín hiệu bên ngoài tủ đưa vào đều được kết nối tại cầu đấu chờ sẵn tại tủ

– Tủ trung tính sử dụng 3 máy biến dòng điện TI để lấy tín hiệu bảo vệ so lệch máy phát và 1 máy biến điện áp TU để lấy tín hiệu bảo vệ chạm đất 100% stato.

– Tủ trung tính chia làm 2 ngăn : ngăn đấu nối tín hiệu và ngăn động lực.

• Ngăn đấu nối tín hiệu sử dụng các test block để kết nối cuộn dây TI với các tủ ngoại vi;
• Ngăn động lực gồm có TI và TU được treo trên các thanh tôn gấp 3mm đảm bảo chắc chắn trong quá trình vận hành.
• Các tấm đáy thiết kế lỗ cable vào bắt vào TI có bọc gioăng chống xước cable.
