LCU ĐIỀU KHIỂN GIÁM SÁT HOẠT ĐỘNG TỔ MÁY

THÔNG SỐ KỸ THUẬT TỦ LCU

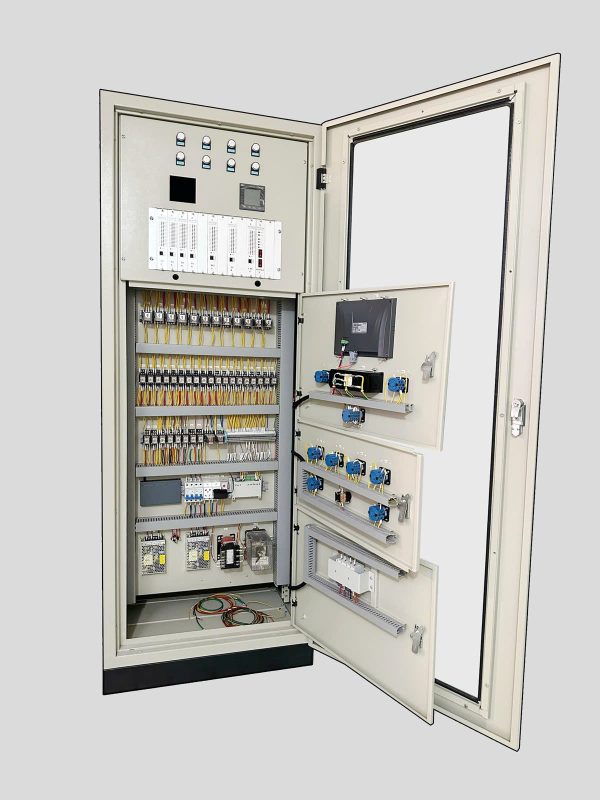

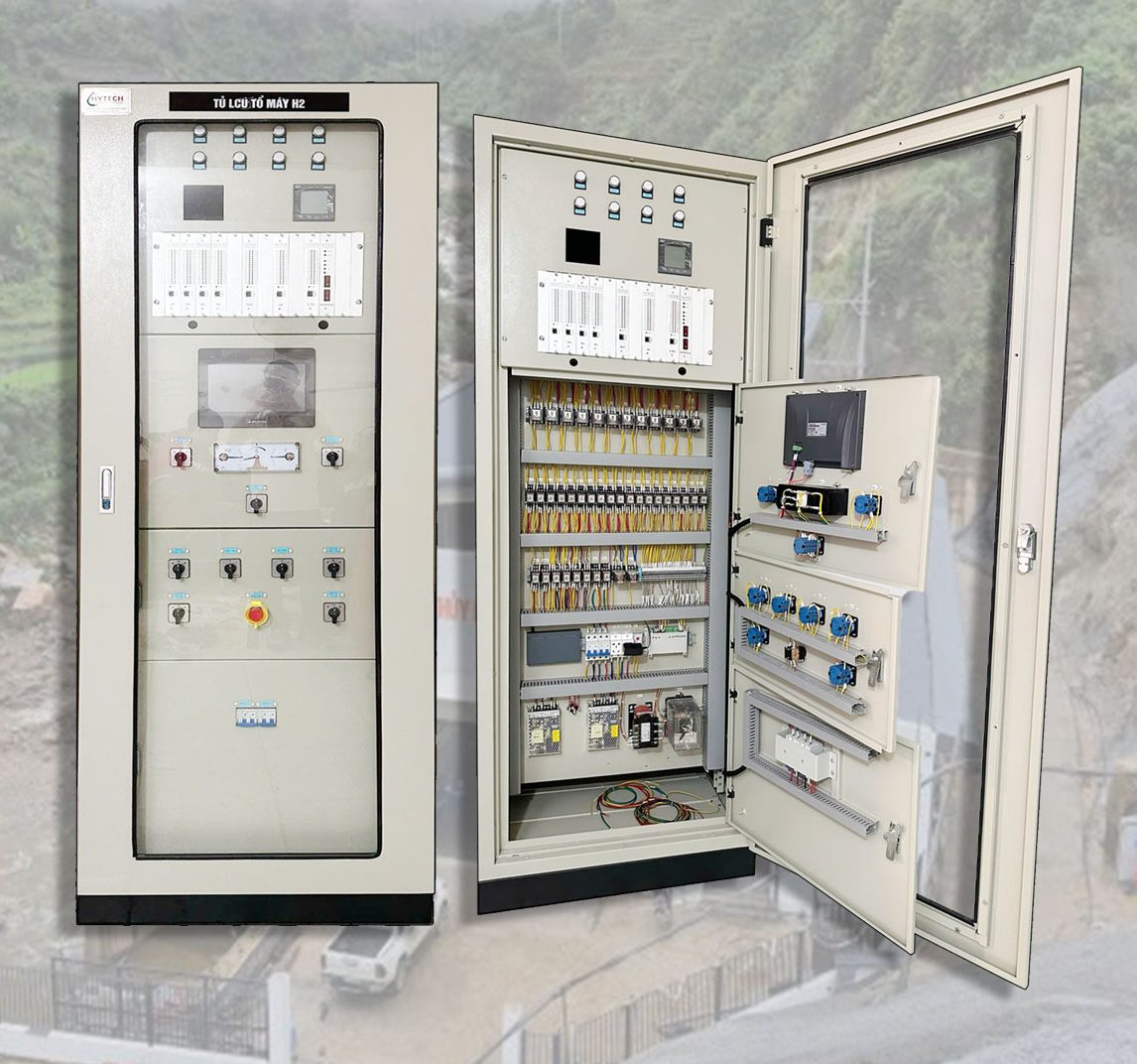

MÔ TẢ TỦ LCU

     Tủ LCU do Công Ty TNHH Công Nghệ Thủy Điện ( HYTECH ) thiết kế và sản xuất ứng dụng cho các nhà máy điện dùng để giám sát các trạng thái, thông số làm việc của thiết bị rồi truyền dữ liệu về trung tâm thông qua đường truyền Rs232, Rs485 hoặc LAN. Từ đó, người quản lý đưa ra các lệnh điều khiển từ trung tâm để điều khiển thiết bị làm việc.

• Tủ LCU được thiết kế theo tiêu chuẩn IEC 60439-1, IEC 60947-2, IEC 61641, IEC 60529 có 2 lớp cánh ( cánh ngoài mica )
• Khung tủ được làm từ thép tấm dày 2mm, khung gấp định hình, sơn sần tĩnh điện trong nhà, RAL7032
• Đế cao 100mm, tôn làm đế dày 3mm, sơn màu đen, có lỗ bắt vít để tháo lắp dễ dàng
• Cánh trước tủ mở rộng 120°, cánh sau tủ thiết kế 2 cánh phù hợp cho những không gian hẹp.
• Phần thông thoáng thoát khi : thiết kế lỗ thoát khí ở phía trên tủ và ở 2 cánh phía sau
• Phần tấm đáy : thiết kế và lắp ráp theo modun để cho tiện lắp đặt tại công trường, có để lỗ đi cáp dây tín hiệu vào tủ.
• Thiết kế đèn LED chiếu sáng điều khiển bằng công tắc hành trình và sấy nhiệt điều khiển bằng cảm biến nhiệt độ.
• Dây dẫn nội bộ tủ được đánh số tên theo sơ đồ bản vẽ
• Các dây tín hiệu bên ngoài tủ đưa vào đều được kết nối tại cầu đấu chờ sẵn tại tủ

– Tủ LCU sử dụng bộ SG-IO 64I-32O-10AI của HYTECH sản xuất

– Rơ le trung gian : Schneider hoặc Omron.

– Chức năng giám sát trạng thái làm việc của thiết bị và điều khiển thiết bị

– Đo lường các thông số 4-20mA , thông số điện áp và dòng diện AC/DC

– Ngoài ra, tủ LCU do HYTECH sản xuất còn tích hợp thêm tính năng hòa lưới điện tại chỗ cho các nhà máy phát điện.

– Màn hình HMI kích thước lớn thiết kế phù hợp với người Việt Nam và thân thiện với người dùng.

– Đấu nối gọn nhẹ, đơn giản, lắp đặt nhanh chóng.
