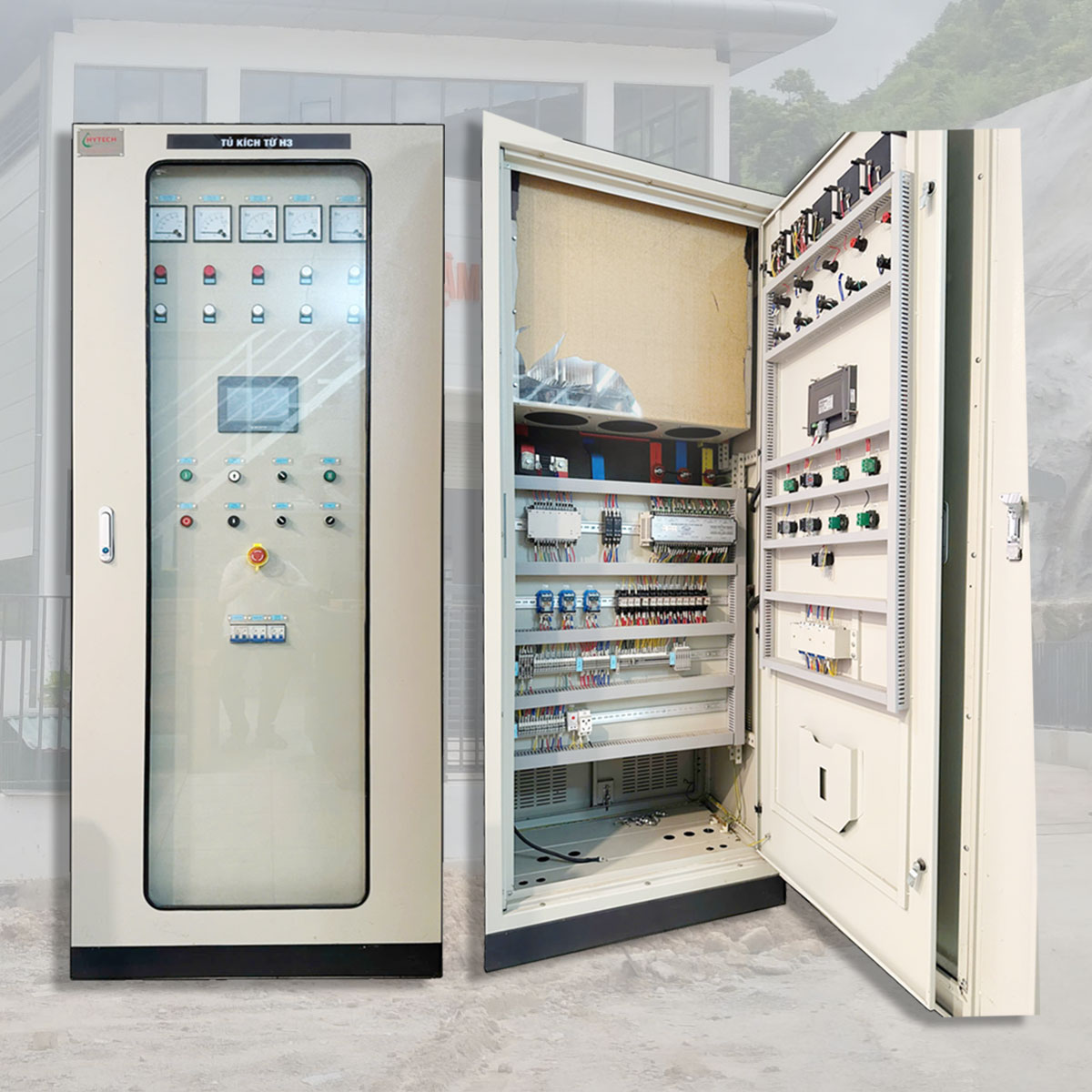

TỦ ĐIỀU KHIỂN KÍCH TỪ 01 AVR - 01 CẦU THYRISTOR

THÔNG SỐ KỸ THUẬT TỦ ĐIỀU KHIỂN KÍCH TỪ

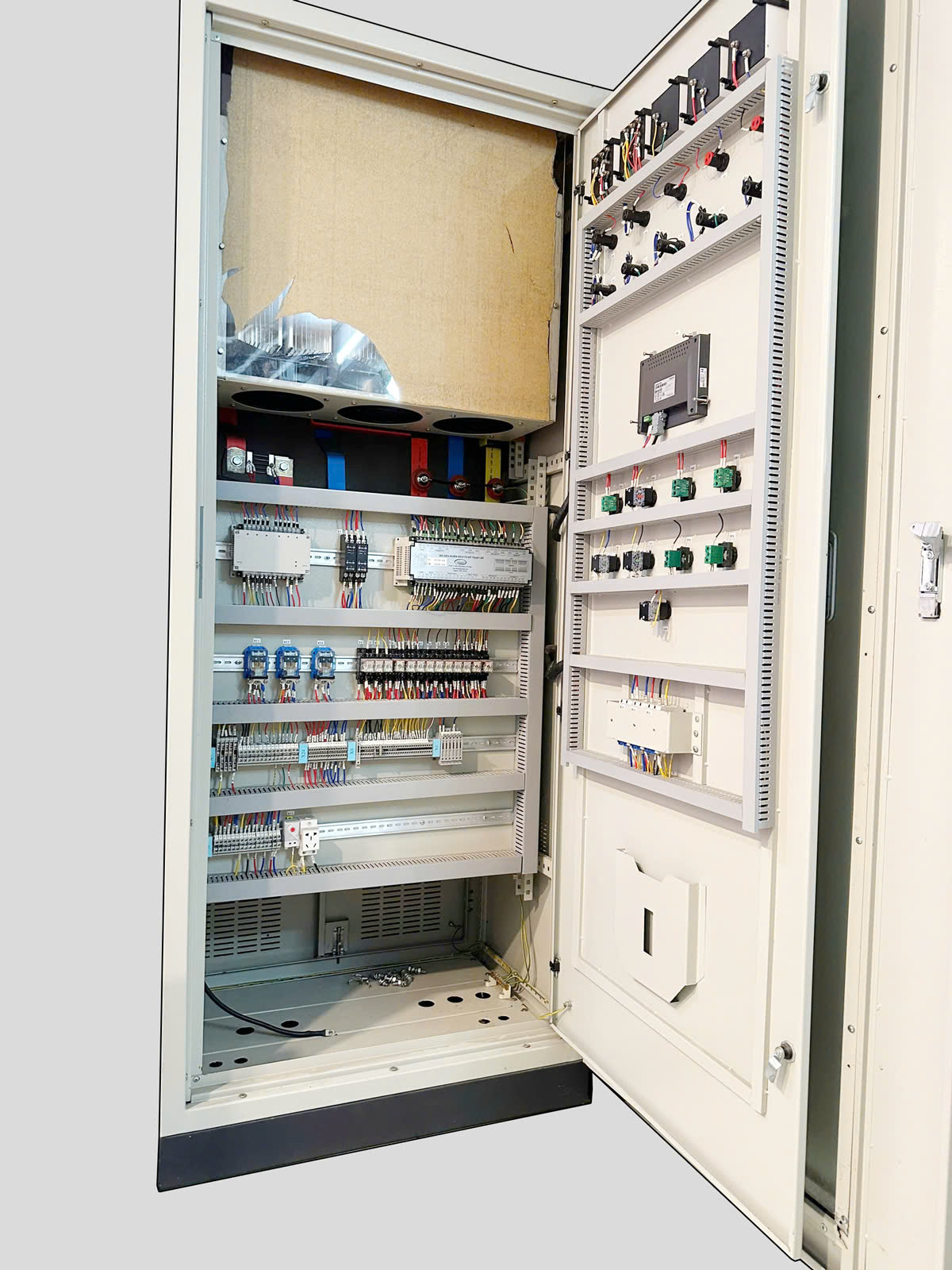

MÔ TẢ TỦ ĐIỀU KHIỂN KÍCH TỪ

1. Tủ điều khiển kích từ do Công Ty TNHH Công Nghệ Thủy Điện thiết kế và sản xuất dùng để tạo ra dòng điện DC đưa vào roto máy phát và giúp ổn định công suất Q. Tủ điều khiển kích từ ứng dụng cho các nhà máy điện sử dụng kích từ tĩnh với dòng kích từ lớn, cũng như kích từ không chổi than.

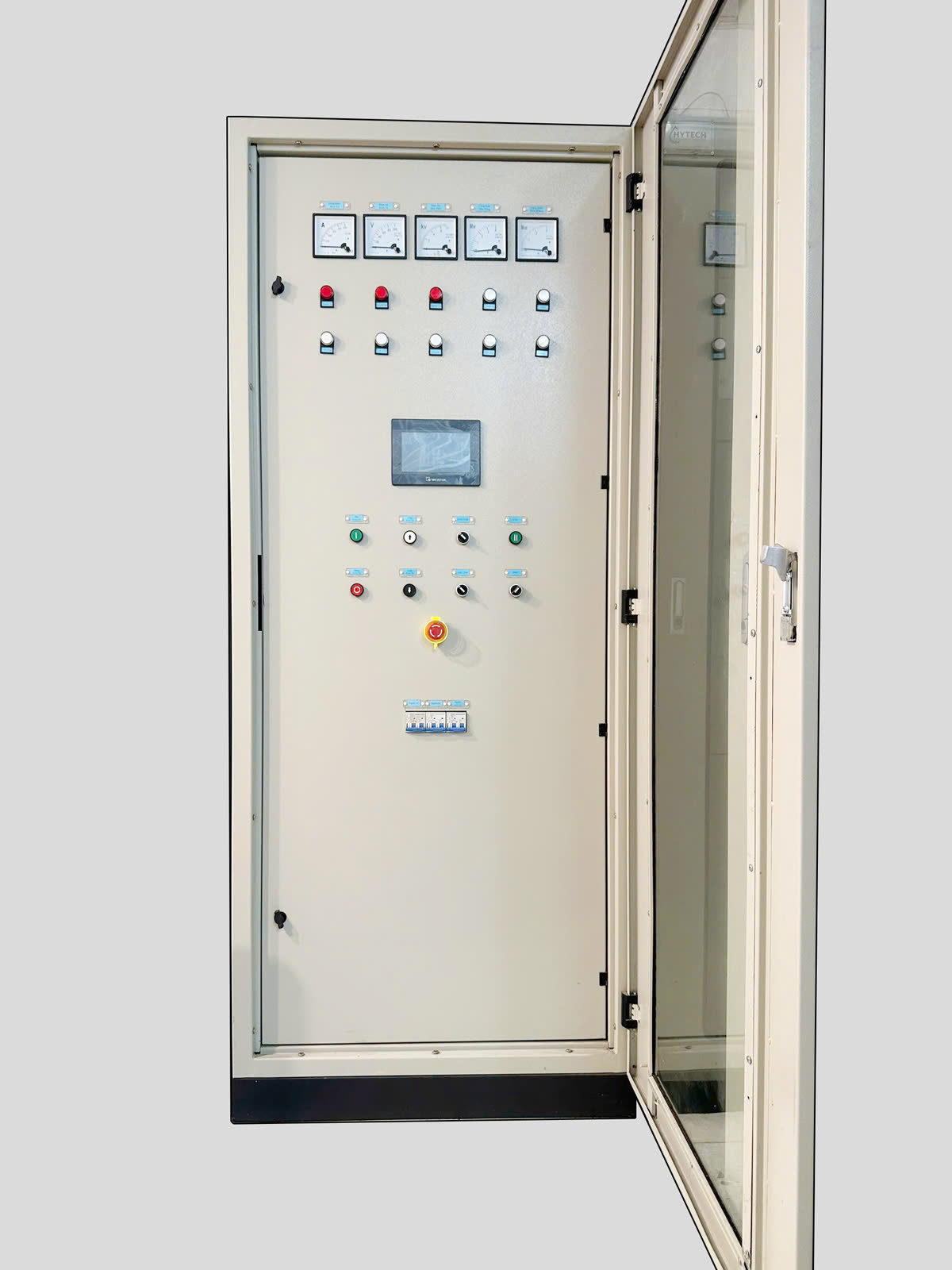

• Tủ được thiết kế theo tiêu chuẩn IEC 60439-1, IEC 60947-2, IEC 61641, IEC 60529 có 2 lớp cánh ( cánh ngoài mica )
• Khung tủ được làm từ thép tấm dày 2mm, khung gấp định hình, sơn sần tĩnh điện trong nhà, RAL7032
• Đế cao 100mm, tôn làm đế dày 3mm, sơn màu đen, có lỗ bắt vít để tháo lắp dễ dàng
• Cánh trước tủ mở rộng 120°, cánh sau tủ thiết kế 2 cánh phù hợp cho những không gian hẹp.
• Phần thông thoáng thoát khi : thiết kế lỗ thoát khí ở phía trên tủ và ở 2 cánh phía sau
• Phần tấm đáy : thiết kế và lắp ráp theo modun để cho tiện lắp đặt tại công trường, có để lỗ đi cáp dây tín hiệu vào tủ.
• Thiết kế đèn LED chiếu sáng điều khiển bằng công tắc hành trình và sấy nhiệt điều khiển bằng cảm biến nhiệt độ.
• Dây dẫn nội bộ tủ được đánh số tên theo sơ đồ bản vẽ
• Các dây tín hiệu bên ngoài tủ đưa vào đều được kết nối tại cầu đấu chờ sẵn tại tủ

2. Về phần điều khiển tín hiệu tủ điều khiển kích từ sử dụng bộ điều khiển kích từ kỹ thuật số AVR và bộ điều khiển Thyristor do HYTECH sản xuất với nhiều tính năng nổi bật.
2.1 Bộ điều khiển kích từ Kỹ Thuật Số AVR .

• Ổn định dòng điện kích từ vào roto ( FCR )
• Ổn định điện áp đầu ra máy phát ( AVR )
• Chế độ phát góc cố định ( PWM )
• Tự động bám lưới, giúp cho việc hòa lưới trở nên dễ dàng hơn
• Tự động ổn định giá trị cài đặt công suất phản kháng ( Q ) theo cài đặt
• Bảo vệ quá điện áp máy phát
• Bảo vệ thấp áp máy phát
• Bảo vệ quá dòng kích từ
• Bảo vệ mất kích từ
• Bảo vệ chạm đất roto …

Tủ điều khiển kích từ đáp ứng khởi tạo kích từ nhanh và chính xác; các tín hiệu đo lường điện áp và dòng điện sử dụng các thiết bị chất lượng cao để tránh nhiễu tín hiệu khi máy phát làm việc.

3. Về phần lực, tủ điều khiển kích từ sử dụng cầu thyristor có công suất lớn với các tấm nhôm tản nhiệt có kích thước lớn, đảm bảo cho việc giải nhiệt trong quá trình chạy máy

• Máy Cắt Kích Từ  sử dụng loại máy cắt chuyên dụng cho đóng cắt dòng điện DC
• Cầu Chì là loại cầu chì phản ứng nhanh khi có sự cố

– Tủ điều khiển kích từ do HYTECH sản xuất có thể giúp cho khách hàng lựa chọn linh hoạt : tủ có 1 bộ điều khiển + 1 cầu thyristor hoặc 2 bộ điều khiển và 2 cầu thyristor…

– Kết nối truyền thông Rs 485, Rs232 và LAN để truyền dữ liệu về máy tính trung tâm.

– Màn hình HMI thiết kế phù hợp với người Việt Nam, giao diện thân thiện

– Đấu nối đơn giản, gọn nhẹ, lắp đặt nhanh chóng.
