Rơ le bảo vệ pha XJ3-G

1. Giới thiệu & Ứng dụng

• Thiết bị: Rơ le bảo vệ pha XJ3-G (thương hiệu CHINT).

• Vai trò: Giám sát và xử lý tức thời các sự cố về nguồn điện 3 pha, bảo vệ động cơ khỏi hư hỏng.

• Ứng dụng:

  • Tủ điện điều khiển máy bơm, quạt gió công nghiệp.

  • Hệ thống máy nén khí, vận thang, máy công cụ.

  • Bảo vệ các thiết bị nhạy cảm trong trạm thủy điện và nhà máy sản xuất.

2. Cấu tạo chính

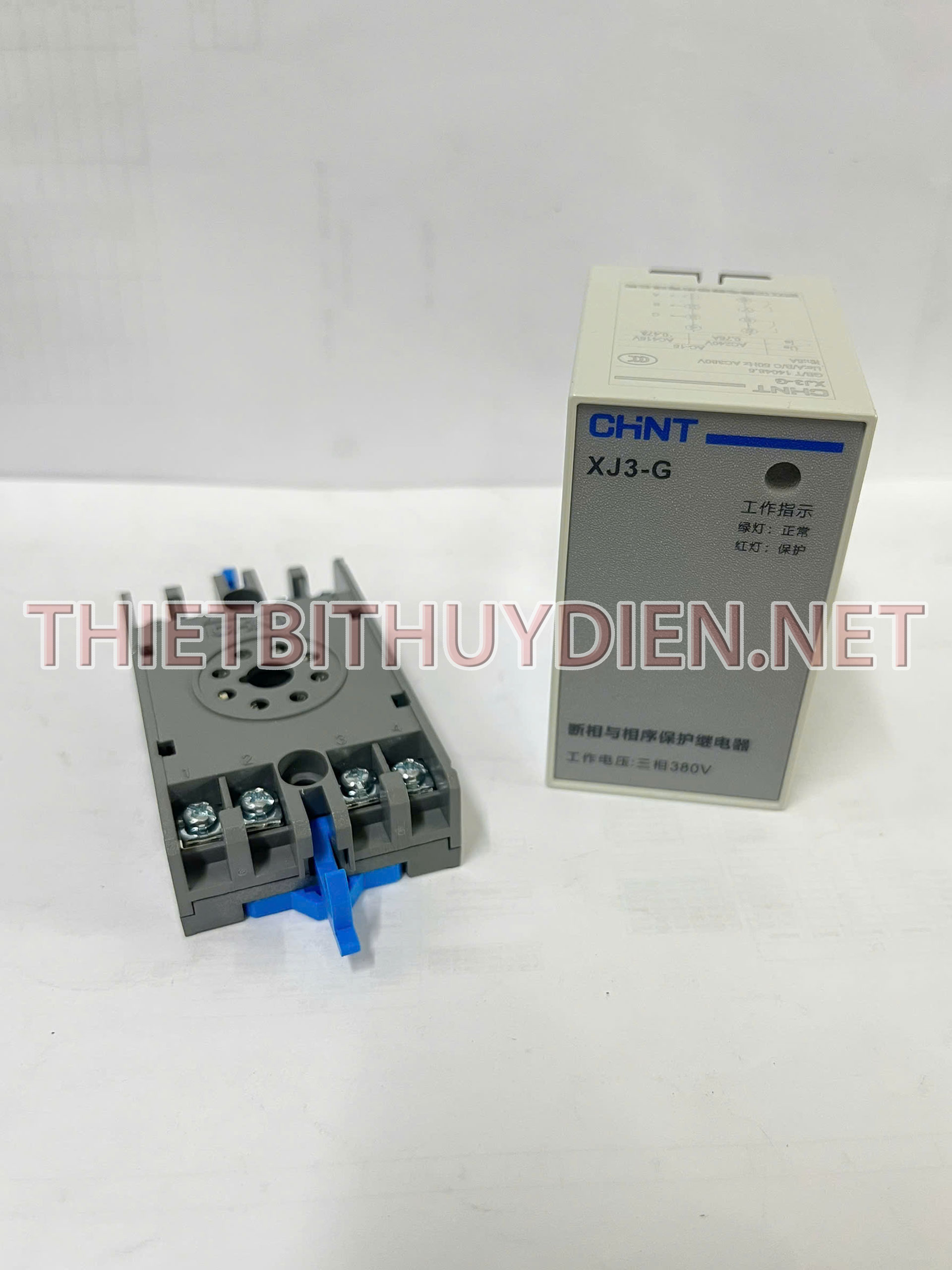

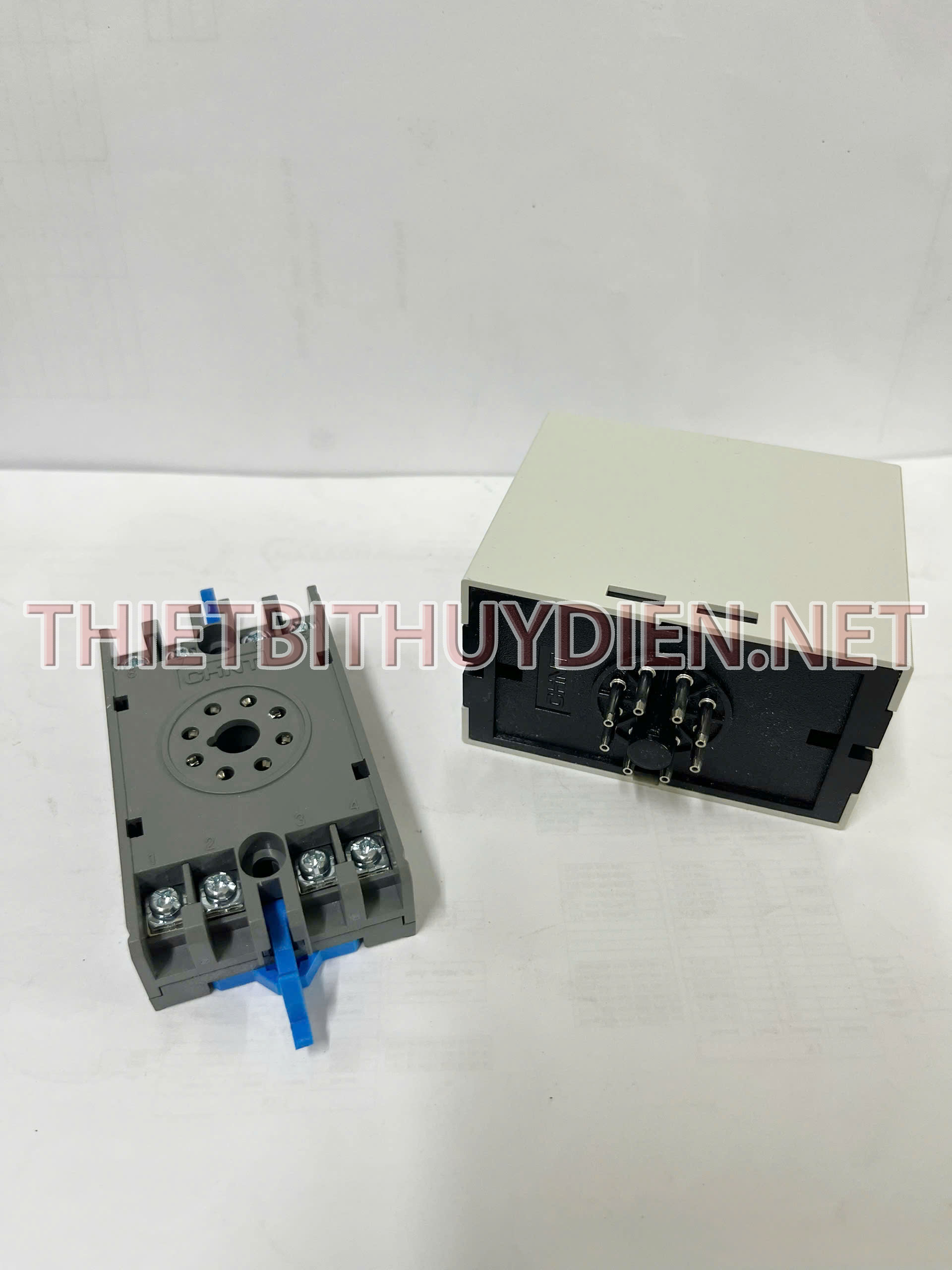

• Vỏ thiết bị: Nhựa cách điện cao cấp, thiết kế nhỏ gọn, lắp đặt tiện lợi trên thanh ray hoặc đế 8 chân tròn.

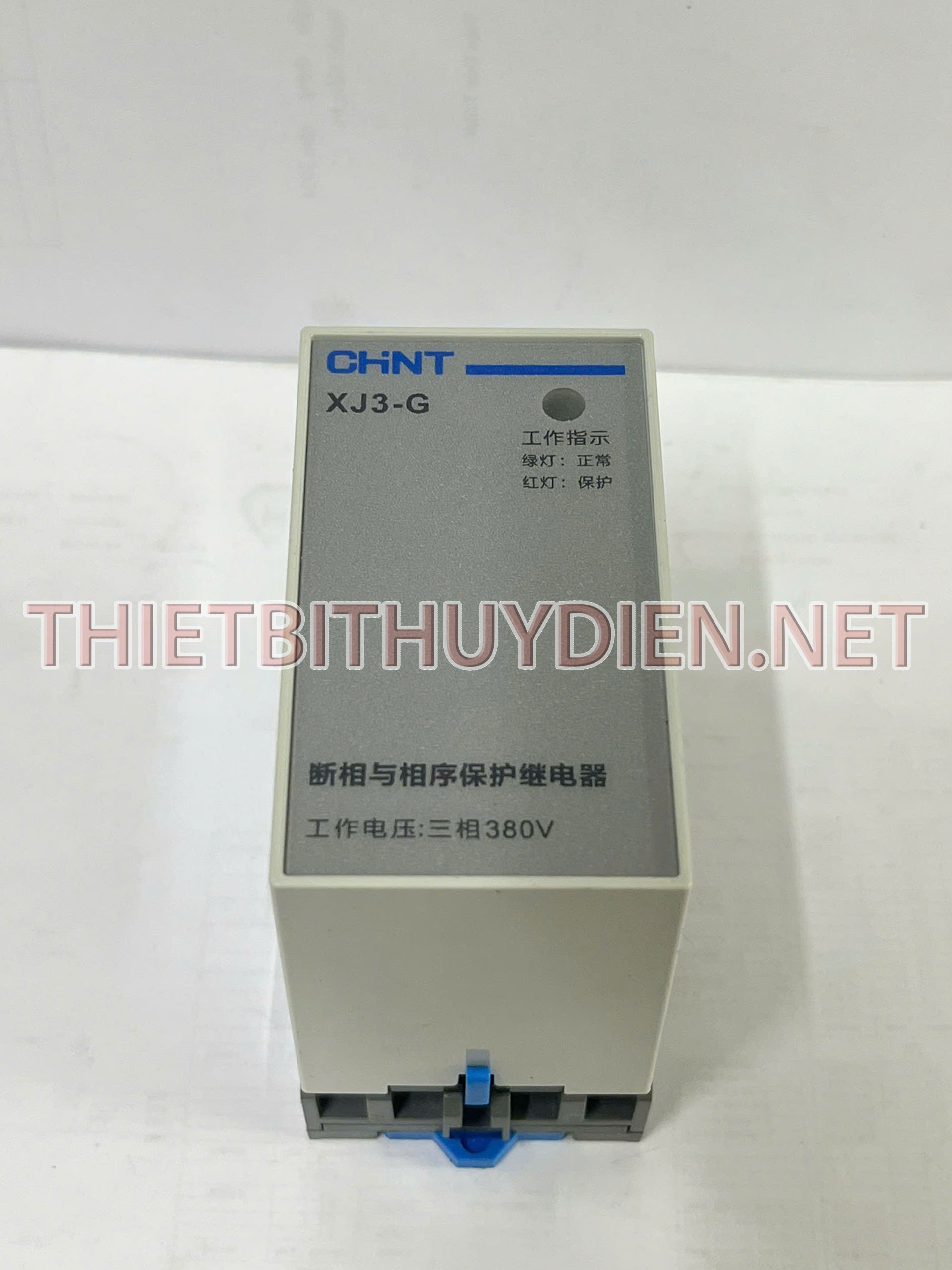

• Hệ thống đèn báo:

  • Đèn Xanh (Normal): Nguồn cấp chuẩn, hệ thống an toàn.

  • Đèn Đỏ (Protection): Cảnh báo đang có sự cố điện.

• Tiếp điểm điều khiển: Dòng định mức 5A, linh hoạt tích hợp vào mạch khởi động từ.

• Thông số: Hoạt động với điện áp 3 pha AC 380V, tần số 50Hz.

3. Quy trình bảo vệ

• Giám sát: Thiết bị liên tục kiểm tra sự hiện diện và thứ tự của 3 pha (A, B, C) cấp vào hệ thống.

• Phát hiện sự cố:

  • Mất pha: Nếu mất 1 trong 3 pha, rơ le ngắt tiếp điểm ngay lập tức để tránh cháy cuộn dây động cơ.

  • Sai thứ tự pha: Nếu các pha bị đảo thứ tự, rơ le ngăn không cho khởi động để tránh động cơ quay ngược gây hỏng hóc cơ khí.

• Phản hồi: Ngắt mạch điều khiển và hiển thị đèn đỏ để kỹ thuật viên xử lý.

4. Lợi ích & Công dụng

• An toàn tuyệt đối: Loại bỏ nguy cơ cháy nổ động cơ do chạy thiếu pha hoặc ngược chiều.

• Độ tin cậy cao: Phản ứng tức thời với sai sót của lưới điện hoặc lỗi đấu nối sau sửa chữa.

• Tiết kiệm chi phí: Ngăn ngừa hỏng hóc thiết bị đắt tiền, giảm thiểu thời gian dừng máy ngoài ý muốn.

• Dễ dàng lắp đặt: Sơ đồ chân rõ ràng, chỉ thị trạng thái trực quan giúp bảo trì nhanh chóng.
