Bộ điều khiển kích từ, bộ điều khiển AVR do HyTech sản xuất phù hợp cho tất cả các nhà máy thủy điện có công suất nhỏ hơn 70Mw. Sử dụng phù hợp cả cho hệ thống kích từ tĩnh và kích từ không chổi than. Cho phép hoạt động ở nhiều chế độ khác nhau: AVR, AER, AFR, AQR, Test Mode… sử dụng thuật toán điều khiển PID, PID + PSS giúp hệ thống hoạt động ổn định kể cả trong trường hợp lưới có biến động lớn. Cho phép vận hành ở chế độ điều điện áp lưới sau khi hòa. Với đầy đủ tính năng kỹ thuật, vận hành đơn giản, bảo vệ đa dạng, giá thành phù hợp, dễ dàng lắp ráp và kiểm soát lỗi. Bảo hành dài hạn, hỗ trợ kỹ thuật 24/7.
1.Sử dụng cho tổ máy có công suất từ 1 – 100Mw.
2.Dòng kích từ máy phát 0 – 2000A
3.Không phụ thuộc tốc độ quay của máy.
4.Điện áp tín hiệu phản hồi TU : 57/100/ 220/380Vac.
5.Bảo vệ mất tín hiệu áp từ VT đầu cực máy phát.
6.Kiểm tra các xung điều khiển thyristor, hỏng thyristor
7.Bảo vệ khi quạt làm mát dàn chỉnh lưu cầu bị hỏng, máy cắt kích từ bị hỏng.
8.Bảo vệ quá áp đầu cực máy phát điện và quá dòng kích từ trong trường hợp chưa nối lưới.
9.Cho phép và thiết lập dòng giới hạn quá kích từ, thời gian quá kích từ, quá dòng mồi từ.
10.Cho phép thiết lập giới hạn thiếu kích từ khi bị đứt cầu chì, bảo vệ đứt cầu chì .
11.Cho phép thiết lập các chế độ hoạt động bộ kích từ, ôn định điện áp, ổn định công suất Q, ổn định hệ số Cos().
Các khách hàng lớn, uy tín đã tin tưởng và sử dụng sản phẩm của chúng tôi vui lòng xem ở đây: Khách hàng tin dùng bộ điều khiển AVR
1.Sơ lược về bộ điều khiển AVR
Bộ điều khiển kích từ, bộ điều khiển AVR do Công Ty TNHH Công Nghệ Thủy Điện sản xuất sử dụng bộ vi điều khiển số 32 bít, tốc độ cao lên đến 330Mips giúp tính toán và xử lý công việc một cách nhanh chóng, chính xác và hiệu suất cao. AVR sử dụng linh kiện chất lượng cao theo tiêu chuẩn G7 đảm bảo hoạt động bền bỉ và ổn định.
Với thiết kế có độ nhạy cao, dải làm việc rộng AVR có thể sử dụng linh hoạt cho nhiều loại máy phát điện khác nhau. Có thể chuyển đổi từ máy này sang máy kia một cách dễ dàng, tương thích với các tổ máy giúp việc thí nghiệm và phát điện hiệu quả.
Bộ điều khiển kích từ số AVR có kết cấu dễ sử dụng đấu nối, lắp đặt gọn nhẹ giúp việc vận hành và bảo dưỡng, bảo trì một cách đơn giản và nhanh chóng.
Với màn hình hiển thị lớn, tuổi thọ cao giúp hiện thị các thống số đo lường và điều khiển rõ ràng, cũng như hiển thị các thông báo cảnh báo khi có lỗi xảy ra ở các thiết bị khác ngoài bộ AVR, các lỗi sự cố do hệ thống gây ra một cách chính xác giúp người vận hành nhanh chóng tìm được nguyên nhân khi xảy ra sự cố giúp tăng thời gian phát điện, tăng độ tin cậy cho hệ thống.
Bộ điều khiển AVR được thiết kế làm việc nhiều chế độ khác nhau AVR, AER, AFR, AQR, Test Mode… Sử dụng thuật toán điều khiển PID và PID + PSS, Đảm bảo ổn định cho hệ thống hoạt động ổn định và tin cậy, biến đổi nhanh khi lưới có sự dao động lớn.
Bộ điều khiển AVR được thiết kế phù hợp hơn với người Việt Nam về cách sử dụng, ngôn ngữ cài đặt, trợ giúp hiển thị giúp việc vận hành tốt hơn, hiệu phát điện tốt hơn.
Tích hợp nhiều chức năng bảo vệ như quá dòng, quá áp kích từ, quá dòng, quá áp máy phát, quá nhiệt, tần số quá cao, quá thấp, cảnh báo hỏng cầu chì….
Tích hợp cổng truyền thông CAN 2.0 giúp hệ thống truyền nhận thông tin tới bộ điều khiển kích từ số AVR một cách chính xác và tin cậy.
Với hơn 10 năm kinh nghiệm về thiết kế, chế tạo các bộ điều khiển kích từ cung cấp cho nhiều nhà máy thủy điện khác nhau chúng tôi cảm kết về chất lượng và độ ổn định của AVR-M sẽ làm hệ thống hoạt động ổn định và tin tưởng.
2.Môi trường làm việc của bộ điều khiển AVR
–Nhiệt độ cho phép : -20 0C ÷ +75 0C.
–Độ ẩm cho phép : < 95%.
–Môi trường ít bị nhiễm bụi bẩn, it khí gây Oxi hóa, môi trường không có Axit, ít bị rung động cơ học.
–Lắp đặt theo phương thẳng đứng, góc nghiêng không quá 40, nơi ít bị rung lắc cơ học.
–Độ cao so với mặt nước biển cho phép 3500m.
3.Chức năng chính của bộ điều khiển AVR
a.Đo điện áp và dòng điện ra của máy phát điện
Điện áp và dòng điện của máy phát được chuyển đổi qua các biến áp thứ cấp là các VT và CT để đưa vào bộ biến đổi cách ly trong AVR. Các tín hiệu này sẽ được đo lường chính xác thông qua module chức năng ADC độ phân giải cao, tốc độ cao trong bộ vi xử lý chính của AVR. Từ đấy tính toán các giá trị điện áp đầu cực máy phát, dòng điện đầu cực máy phát, công suất hữu dụng, công suất phản kháng….
b.Khởi động, điều khiển hệ thống kích từ
–Khi tần số máy phát đạt đến ngưỡng cho phép đã được cài đặt trước thường > 45Hz ( ngưỡng cài đặt bảo vệ tần số thấp cấp 2) thì màn hình hiển thị sẽ hiển thị giá trị của điện áp dư máy phát trên đầu cực máy phát. Trong quá trình này nếu có yêu cầu khởi động kích từ thì hệ thống sẽ bắt đầu làm việc và bộ điều khiển sẽ ra đưa ra các xung điều khiển chỉnh lưu để kích thích máy phát.
–Trong quá trình mồi từ bộ AVR sẽ giám sát dòng điện mồi từ này. Dòng điện này thường nhỏ hơn 10% dòng điện kích từ ở chế độ không tải. Nếu trong quá trình mồi từ gặp sự cố hệ thống sẽ cảnh báo và không tiền hành đưa ra lệnh kích thích hệ thống.
–Sau khi có lệnh mồi từ bộ điều khiển AVR sẽ tự động đo và theo dõi điện áp lưới rồi căn cứ vào các thông số điện áp lưới đo được để điều chỉnh giá trị điện áp đầu cực máy phát điện cho phù hợp theo lưới, giúp quá trình hòa lưới được dễ dàng và nhanh chóng. Trong trường hợp cần thiết người dùng có thể điều chỉnh tăng hoặc giảm điện áp đầu cực thì bộ AVR sẽ đáp ứng ngay lập tức đồng thời sẽ không hoạt động theo chế độ bám lưới mà theo chế độ người dùng đã đặt, tăng hoặc giảm tùy ý.
c. Chế độ bảo vệ hệ thống kích từ
– Bảo vệ quá kích từ
– Bảo vệ mất Kích Từ
– Bảo vệ quá dòng kích từ
– Bảo vệ tần số máy phát thấp
– Bảo vệ quá tần số kích thích
– Bảo vệ quá điện áp máy phát
– Cảnh báo vượt giới hạn tỉ số V/F.
– Cảnh quá nhiệt độ cầu Thyristor
– Cảnh báo mất nguồn, mất điện lưới, tín hiệu.
– Cảnh báo mất xung khiển thyristor ở cầu chỉnh lưu.
– Cảnh báo mất tín hiệu áp từ VT đầu cực máy phát.
– Cảnh báo khi quạt làm mát dàn chỉnh lưu cầu bị hỏng, máy cắt kích từ bị hỏng.
d. Các tín hiệu đầu vào và đầu ra
– Điện áp tín hiệu đầu vào bộ điều khiển ( lấy từ VT đầu cực máy phát ): 100Vac, 110Vac, 220Vac, 380Vac.
– Dòng điện tín hiệu đầu vào bộ điều khiển ( lấy từ CT đầu cực máy phát ): 1A, 5A(ac).
– Dòng điện kích từ máy phát được quy đổi ra điện áp qua Rshun : 75mV.
– Điện áp kích từ cấp cho Roto máy phát: 100V, 200V
– Tín hiệu đầu ra dạng số đều sử dụng Relay: 3A / 24VDC – 16 Kênh đầu ra.
– Tín hiệu số đầu vào đều được cách ly bằng Photocoupler – 24 Kênh đầu vào.
– Hỗ trợ kết nối truyền thông điều khiển qua cổng giao tiếp Can 2.0 / Rs485; Rs232.
– Hỗ trợ 2 kênh dòng 4-20mA ( 1 kênh chỉ thị dòng kích từ, 1 kênh chỉ thị điện áp kích từ ).
e. Thuật toán điều khiển
Sử dụng thuật toán PID với các tham số cài đặt theo người dùng. Chế độ này sẽ tự động sử dụng tùy theo chế độ cài đặt bởi người dùng ( chế độ ổn áp và chế độ ổn dòng ).
f. Xác định nguyên nhân mất lưới, biến động lưới để bảo vệ
– Nếu công suất tăng, giảm đột ngột ±25%
– Dòng điện đo được từ các CT về bằng không ( không có tải )
g. Các chế độ làm việc
– Chế độ ổn áp : Điện áp đầu cực sẽ được cố định.
– Chế độ ổn dòng kích : Dòng điện kích từ sẽ được duy trì ổn định.
– Chế độ ổn định Cosα : Sẽ căn cứ vào góc lệch giữa điện áp để đưa ra điều chỉnh.

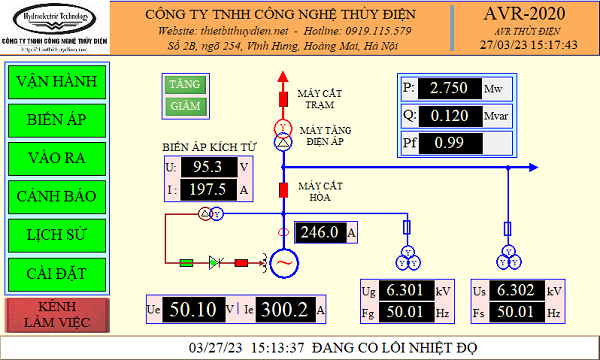

h. Giao diện hiển thị
– Hiển thị bằng màn hình HMI có độ phân giải lớn, kích thước 7inch, 10inch, tuổi thọ cao.
– Hiển thị các thông số điện áp, dòng điện, tần số, kích từ và máy phát.
i. Nguồn cấp
– Dùng nguồn DC 24V.
– Công suất nguồn cấp 20W.
– Công suất tiêu thụ thiết bị 5W.
j. Kiểm tra tín hiệu phản hồi, thyristor
Sử dụng 04 đường phản hồi đầu ra cách ly và song song với tín hiệu điều khiển Thyristor để giám sát sự đóng cắt các Thyristor cũng như lỗi Thyristor.
4.Thông số kỹ thuật chính
–Dải điện áp ổn định đầu ra: 10% ÷ 130%. Sai số đầu ra: ± 0.2%
–Dải tần số làm việc: 50Hz ± 5Hz. Sai số đo lường: ± 0.1%
–Thời gian khởi động kích từ: 15s ( Trong giới hạn điện áp cho phép ).
–Thời gian đáp ứng tăng, giảm điện áp: Tăng 0.1s, Giảm 0.15s.
–Góc mở Thyristor điều khiển: 35 0 -175 0.
–Chế độ điều khiển: PID.
–Nguồn cấp: 24Vdc , 220Vac ( Tùy chọn ).
–Các tín hiệu đo lường:
ØTín hiệu điện áp hệ thống VT : 0 ÷ 125Vac
ØTín hiệu điện áp máy phát VT : 0 ÷ 125Vac
ØDòng điện máy phát CT: 0 ÷ 5A ( AC ).
ØDòng điện kích từ thông qua Rsun: 0 ÷ 75mV.
ØĐiện áp kích từ: 0 ÷ 100V.
–Các tín hiệu số đầu vào:
ØTín hiệu máy cắt kích từ
ØTín hiệu máy cắt đầu cực
ØTín hiệu khởi động kích từ
ØTín hiệu tăng kích từ
ØTín hiệu giảm kích từ
ØTín hiệu dừng máy
ØTín hiệu quạt gió
ØTín hiệu đứt cầu chì.
–Các tín hiệu đầu ra
Ø Relay cắt máy cắt kích từ
Ø Relay cắt máy cắt đầu cực
Ø Relay đóng, cắt quạt gió
Ø Relay cảnh báo lỗi
–Còi cảnh báo lỗi.
–Màn hình hiển thị HMI 7inch hoặc HMI 10inch
–Kết nối truyền thông : Rs485 và Rs232
–Kiểu đấu nối: Terminal Block.
–Kích thước ( Dài x Rộng x Sâu ) 300mm x 110mm x 110mm.
