ĐỒNG HỒ HÒA ĐỒNG BỘ SYC6714+
| Mã sản phẩm : | ĐỒNG HỒ HÒA ĐỒNG BỘ SYC6714+ |
| Xuất xứ : | CHINA |
| Chất lượng : | Mới 100% |
| Trạng thái : | Còn hàng |
| Giá : | Liên hệ: 0976361264 |
SYC6714+ là bộ hòa đồng bộ điện tử thông minh tích hợp màn hình hiển thị LED góc lệch pha dạng vòng tròn. Thiết bị đóng vai trò đo lường, so sánh và phát lệnh đóng máy cắt tự động khi máy phát điện và lưới điện đạt đủ điều kiện đồng bộ về điện áp, tần số và góc pha.
Ứng dụng: Sử dụng phổ biến trong hệ thống điều khiển tự động hóa nhà máy thủy điện nhỏ, trạm phát điện Diesel, hệ thống hòa lưới nhiều tổ máy phát.

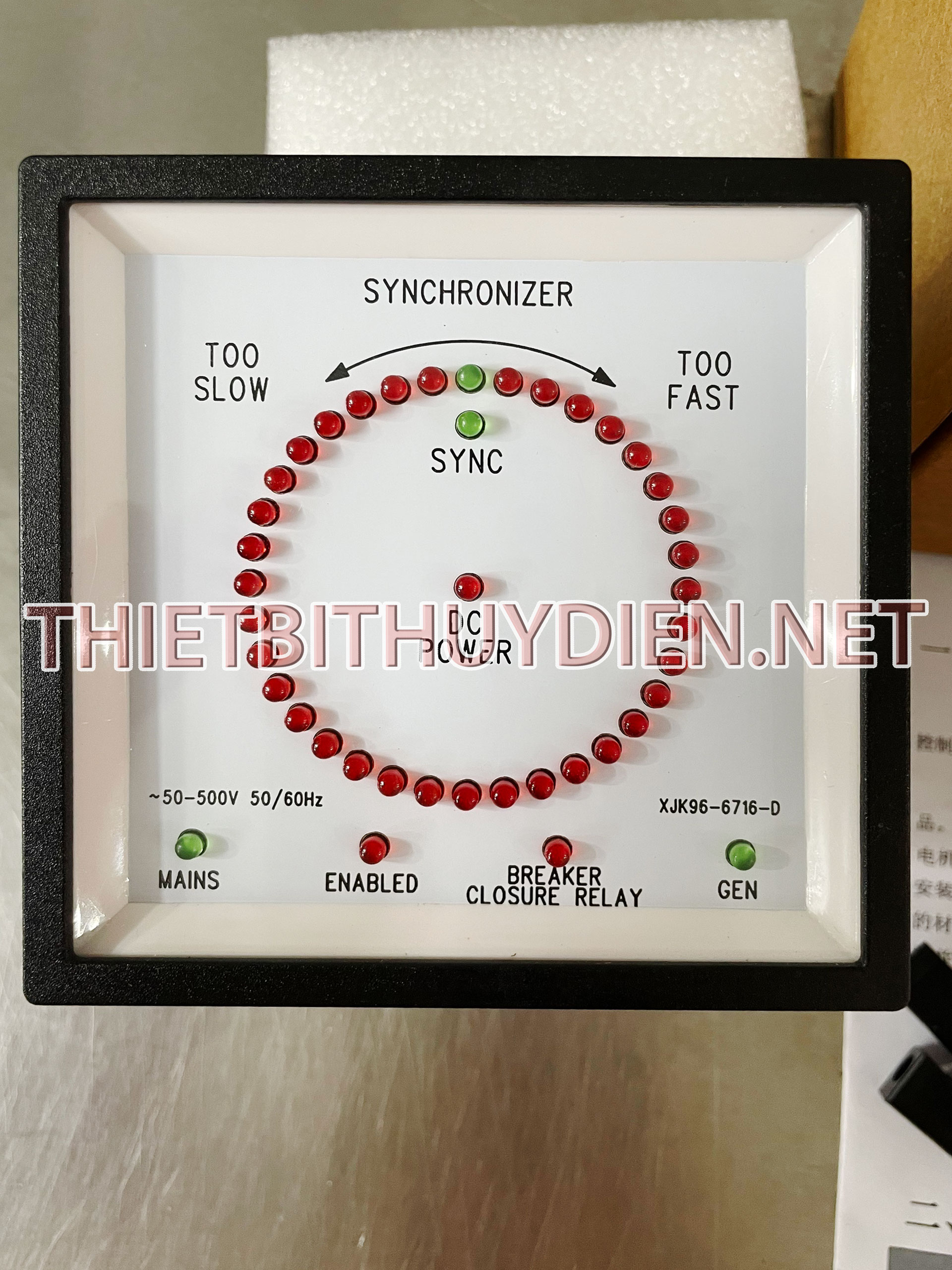

1. Nguyên Lý Đọc Đèn LED Mặt Trước (Front Panel)
- Vòng tròn 36 đèn LED (TOO SLOW / TOO FAST):
- Xoay theo chiều kim đồng hồ (TOO FAST): Tần số máy phát (fGEN) đang cao hơn tần số lưới (fMAINS).
- Xoay ngược chiều kim đồng hồ (TOO SLOW): Tần số máy phát (fGEN) đang thấp hơn tần số lưới (fMAINS).
- Mỗi LED đại diện cho góc lệch pha 10°.
- Đèn SYNC (Màu xanh lá ở đỉnh): Sáng lên khi góc lệch pha tiệm cận 0° (đủ điều kiện hòa đồng bộ).
- Đèn MAINS / GEN: Báo hiệu có điện áp vào từ Phía Lưới (Mains) và Phía Máy Phát (GEN).
- Đèn BREAKER CLOSURE RELAY: Sáng lên khi thiết bị xuất lệnh đóng tiếp điểm relay để đóng máy cắt (CB).
2. Thông Số Kỹ Thuật Chi Tiết
| Thông số | Giá trị chi tiết |
|---|---|
| Model | SYC6714+ (XJK96-6716-D) |
| Dải điện áp lấy mẫu (AC) | 50V – 500V AC (50/60Hz) |

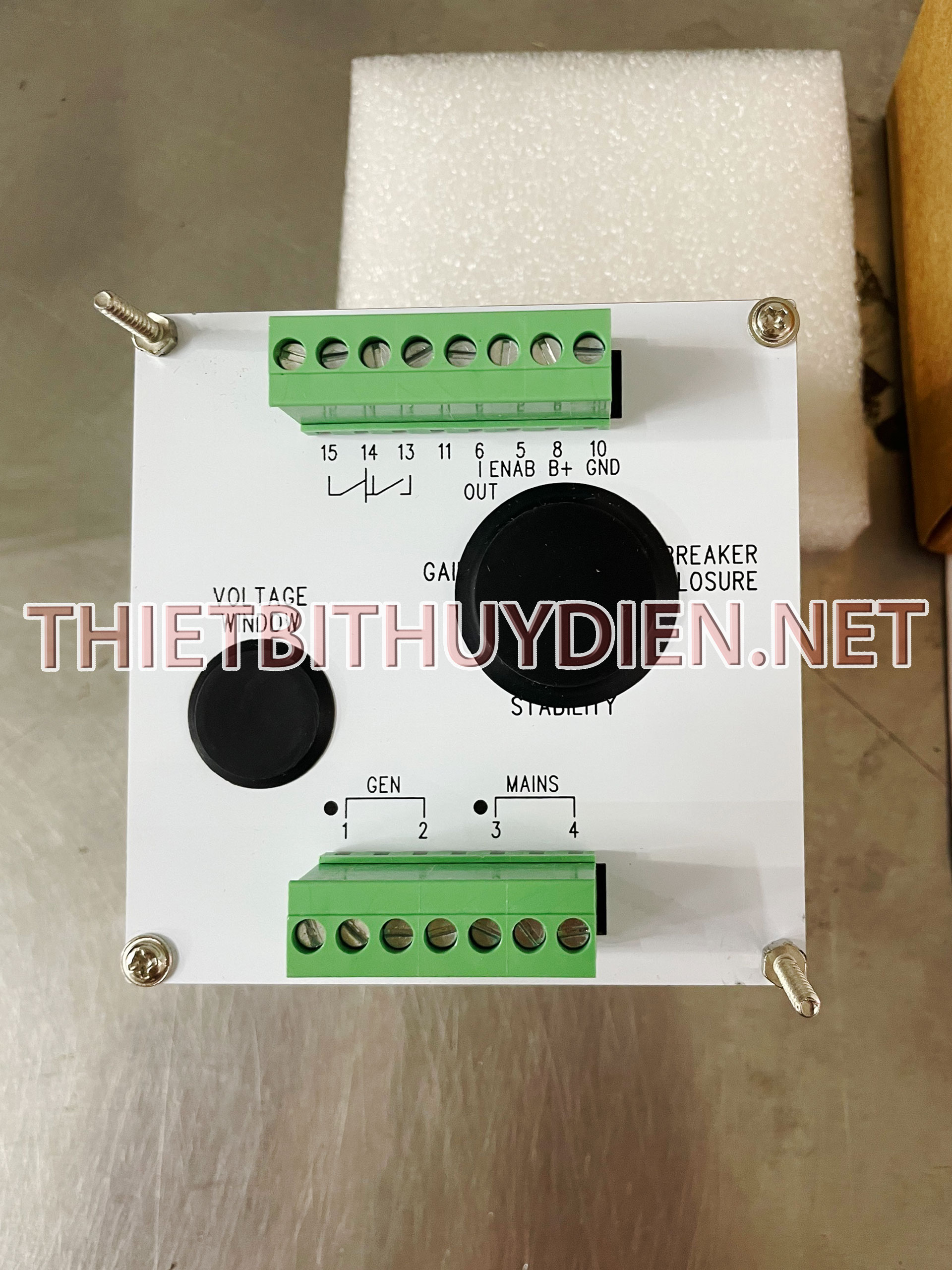

| Nguồn cấp điều khiển (DC) | 8V – 35V DC (Chân B+ / GND) |
| Tiếp điểm đầu ra (Relay) | Tiếp điểm khô đóng máy cắt (Chân 13, 14, 15) |
| Tín hiệu điều khiển tốc độ | Đầu ra điều chỉnh tốc độ bộ điều tốc (Chân 5, 6) |
| Kích thước mặt tủ | 96 × 96 mm (Chuẩn vuông công nghiệp) |
3. Ưu Điểm Khi Sử Dụng SYC6714+
- Độ chính xác cao: Hiển thị trực quan góc lệch pha bằng 36 đèn LED, giúp kỹ thuật viên dễ dàng quan sát bằng mắt thường.
- An toàn tuyệt đối: Tự động khóa mạch đóng nếu lệch pha hoặc chênh lệch điện áp vượt ngưỡng cho phép, chống dòng xung gây cháy máy phát.
- Tích hợp linh hoạt: Vừa làm đồng hồ hiển thị, vừa làm rơ le phát lệnh hòa tự động.
Mua hàng tại Thiết Bị Thủy Điện: Sản phẩm chính hãng, đầy đủ phụ kiệAn (gá kẹp tủ điện, hướng dẫn sử dụng). Hỗ trợ tư vấn sơ đồ đấu nối và cài đặt thông số trực tiếp cho kỹ sư vận hành.
Hãy là người đầu tiên nhận xét “ĐỒNG HỒ HÒA ĐỒNG BỘ SYC6714+”
Thông Số Kỹ Thuật Chi Tiết
| Thông số | Giá trị chi tiết |
|---|---|
| Model | SYC6714+ (XJK96-6716-D) |
| Dải điện áp lấy mẫu (AC) | 50V – 500V AC (50/60Hz) |
| Nguồn cấp điều khiển (DC) | 8V – 35V DC (Chân B+ / GND) |
| Tiếp điểm đầu ra (Relay) | Tiếp điểm khô đóng máy cắt (Chân 13, 14, 15) |
| Tín hiệu điều khiển tốc độ | Đầu ra điều chỉnh tốc độ bộ điều tốc (Chân 5, 6) |
| Kích thước mặt tủ | 96 × 96 mm |
