Thước Đo Hành Trình Tuyến Tính Dạng Lò Cấp KTR-25

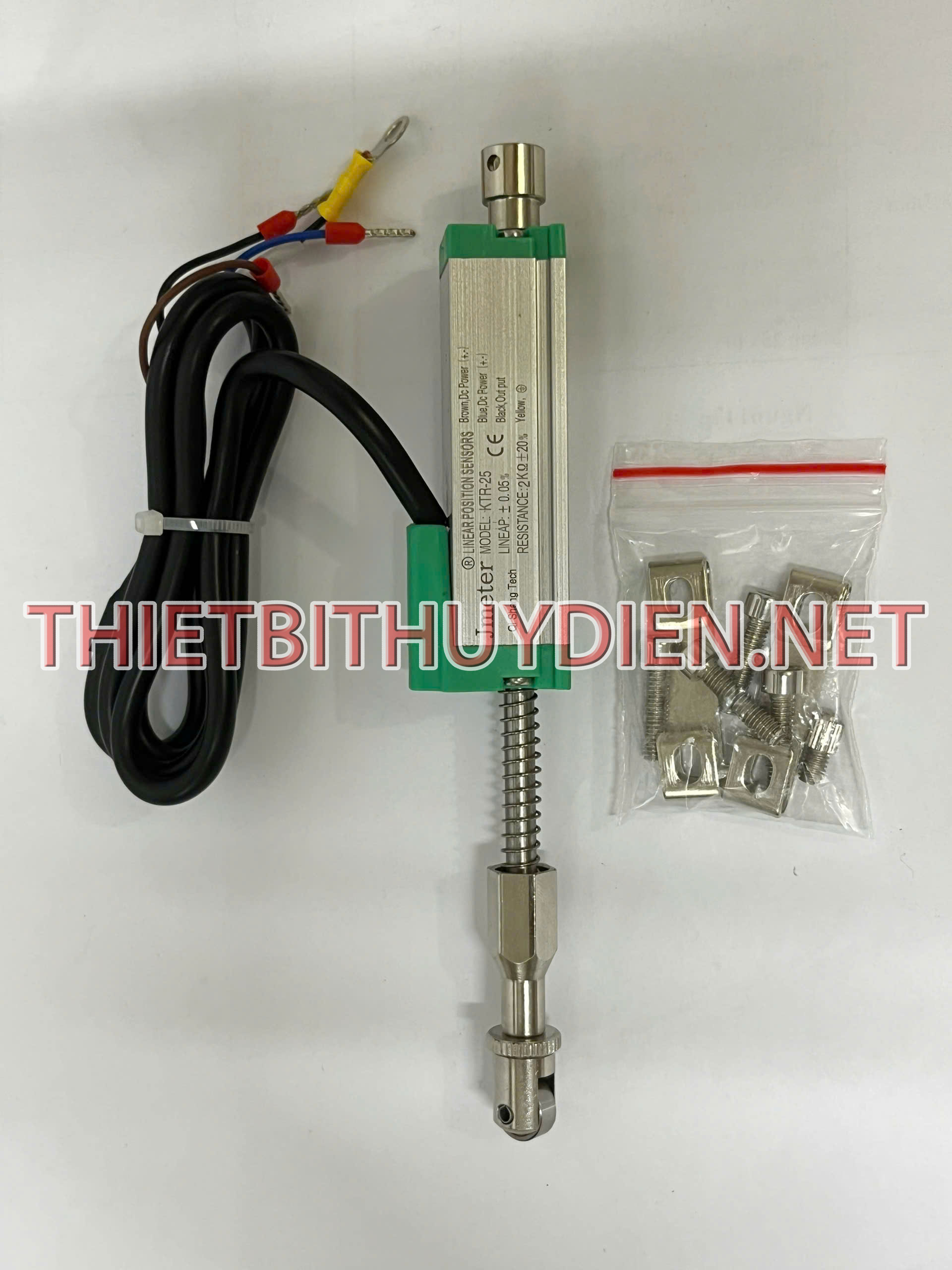

Thiết bị sở hữu thiết kế tích hợp lò xo tự hồi vị cùng đầu con lăn giúp tiếp xúc mượt mà với bề mặt chuyển động.

1. Ưu Điểm Kỹ Thuật Nổi Bật

• Thiết kế lò xo hồi vị thông minh: Trục đo tự động đẩy về vị trí ban đầu nhờ lực lò xo cơ học, thích hợp cho các ứng dụng đo tiếp điểm không cần gắn cố định đầu trục.
• Độ chính xác cao: Độ tuyến tính đạt ±0.05%, đảm bảo phản hồi tín hiệu vị trí chính xác gần như tuyệt đối.
• Đầu đo dạng bánh xe/con lăn: Giảm ma sát, chống mài mòn tốt khi tiếp xúc với các chi tiết máy đang chuyển động hoặc trượt.
• Phụ kiện lắp đặt đầy đủ: Kèm theo bộ gá kẹp inox và ốc vít giúp vi điều chỉnh vị trí gá đặt dễ dàng trên khung máy.

2. Sơ Đồ Đấu Nối Dây Điện

Sơ đồ đấu nối dây được ghi rõ trên tem mác thân cảm biến:

• Dây Nâu (Brown): Nguồn cấp DC (+) [Power +]
• Dây Xanh dương (Blue): Nguồn cấp DC (-) [Power -]
• Dây Đen (Black): Tín hiệu đầu ra [Signal Output]
• Dây Vàng (Yellow): Dây nối đất/chống nhiễu [GND / Shielding]

3. Ứng Dụng Thực Tế

• Nhà máy thủy điện: Đo hành trình đóng/mở của van cánh hướng, van kim, van bướm và các xi lanh thủy lực.
• Công nghiệp nhựa & cơ khí: Giám sát hành trình khuôn đúc, máy ép phun, máy dập, kiểm tra biến dạng bề mặt sản phẩm.
• Hệ thống tự động hóa: Phản hồi vị trí cơ cấu chấp hành tuyến tính trong dây chuyền sản xuất.
