Trong các nhà máy thủy điện, việc đóng máy cắt để đưa tổ máy vào vận hành đòi hỏi sự chính xác tuyệt đối. Rơ le DZY đảm bảo việc đóng điện chỉ xảy ra khi các điều kiện đồng bộ được thỏa mãn.
1. Chức năng chính trong rơ le hòa đồng bộ – Model DZY
-
Kiểm tra điều kiện hòa: Rơ le sẽ so sánh điện áp từ phía máy phát (V_G) và phía lưới (V_B). Nó chỉ cho phép đóng máy cắt khi:
-
Độ lệch điện áp: Nằm trong phạm vi cho phép (thường < 5-10%).
-
Độ lệch tần số: Sai lệch rất nhỏ (thường < 0.1 – 0.2 Hz).
-
Góc lệch pha: Hai vector điện áp gần như trùng khít nhau (thường < 10°).
-
-
Chống đóng nhầm (Interlock): Ngăn chặn việc đóng máy cắt thủ công hoặc tự động khi chưa đủ điều kiện hòa, tránh gây ra dòng điện xung cực lớn làm hỏng cuộn dây máy phát hoặc gãy trục động cơ.

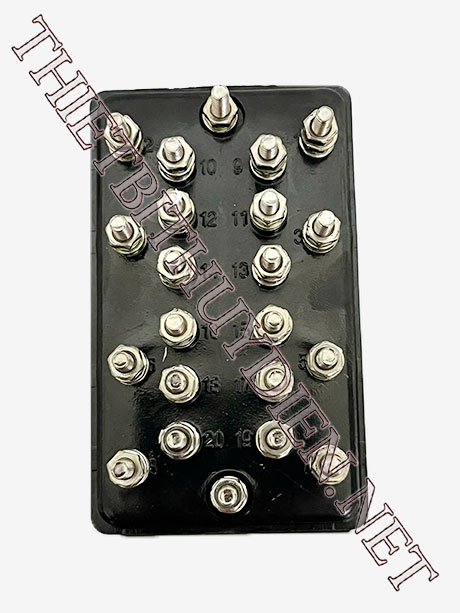

2. Đặc điểm vận hành của dòng DZY trong mạch hòa
-
Độ nhạy cao: Cuộn hút được thiết kế đặc biệt để phản ứng chính xác với sự chênh lệch điện thế giữa hai hệ thống.
-

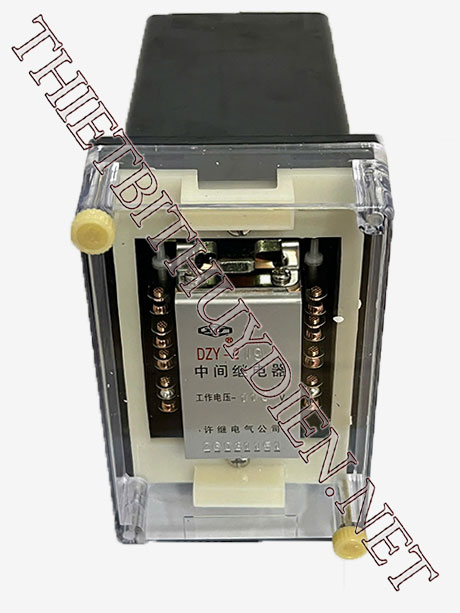

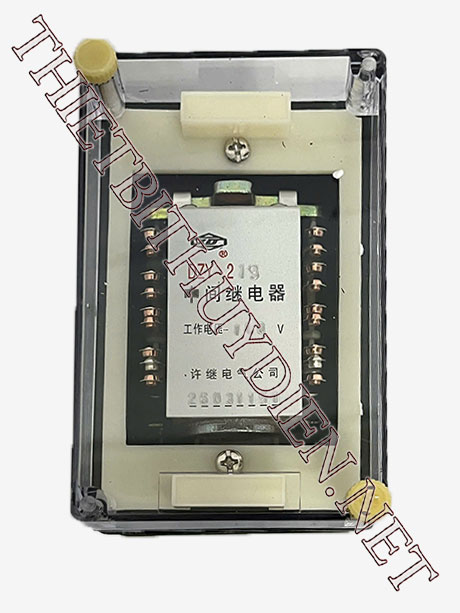

Tiếp điểm tin cậy: Các tiếp điểm của DZY-219 có khả năng chịu được dòng khởi động của mạch đóng máy cắt, đảm bảo lệnh đóng được thực hiện dứt khoát.
-
Tính ổn định: Trong môi trường rung động của nhà máy thủy điện, rơ le DZY giữ được đặc tính tác động ổn định, không bị nhảy nhầm do nhiễu cơ khí.
3. Sơ đồ vị trí trong hệ thống
Rơ le này thường nằm trong Tủ điều khiển tổ máy (LCU) hoặc Tủ hòa đồng bộ trung tâm. Nó nhận tín hiệu từ:
-
TU (Máy biến điện áp) phía máy phát.
-
TU phía thanh cái (lưới).
Đầu ra của rơ le sẽ nối nối tiếp với lệnh đóng máy cắt (Close Command). Chỉ khi rơ le này “thông” (tiếp điểm đóng), lệnh đóng máy cắt mới có tác dụng.
4. Lưu ý khi kiểm tra và bảo dưỡng rơ le hòa đồng bộ – Model DZY
-
Thử nghiệm góc mở: Cần dùng thiết bị thử nghiệm rơ le chuyên dụng để xác định chính xác góc lệch pha mà rơ le bắt đầu cho phép đóng.
-
Kiểm tra cuộn dây: Do làm việc trong mạch so sánh điện áp, cuộn dây rơ le cần được đo điện trở cách điện định kỳ.
-
Vệ sinh tiếp điểm: Đảm bảo các tiếp điểm bạc không bị oxy hóa để tránh tình trạng “hòa ảo” hoặc không đóng được máy cắt dù đã đủ điều kiện.
